Интеграция с программой раскроя

Показанная технология внедрена на реальном производстве и используется в повседневной работе.

Компания «ЛЕНСТРОЙМОНТАЖ» занимается изготовлением строительных металлоконструкций. Система VOGBIT применяется на всех этапах прохождения заказа: от поступления чертежей, до выдачи заданий участкам и контроля их выполнения.

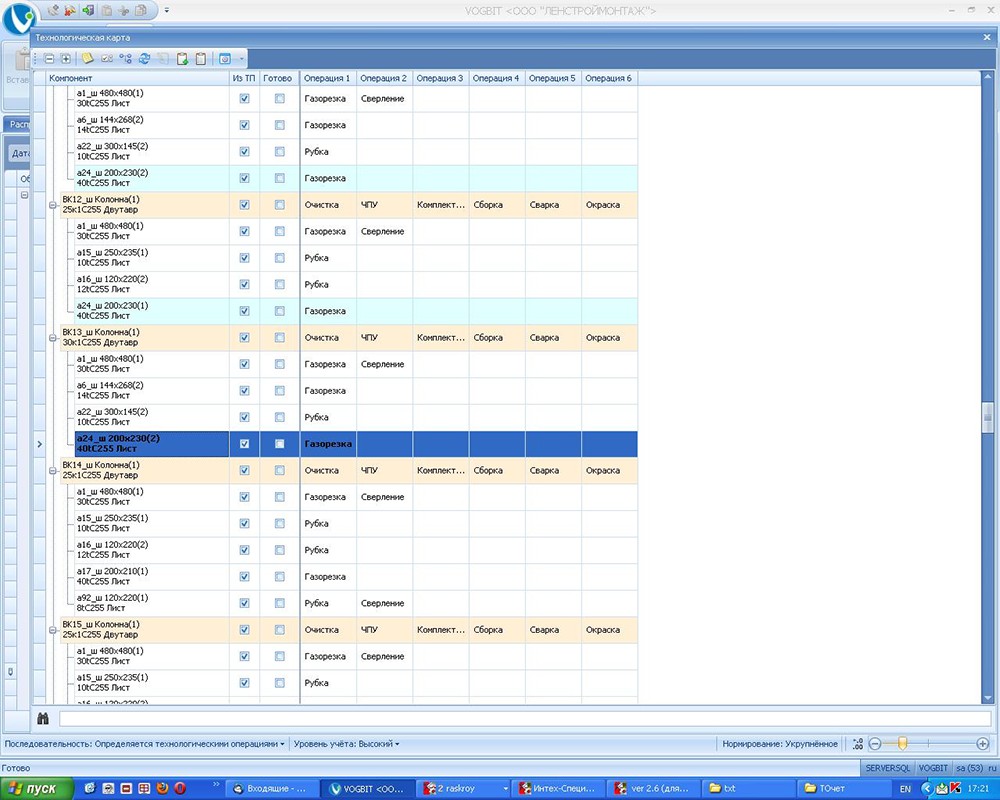

Карта заказа в VOGBIT. Маршруты обработки деталей

На рисунке показана карта реального заказа в VOGBIT. Видны детали и маршруты их обработки. В том числе и газовая резка для деталей из листа.

На основании общего графика производства в программе формируются сменные задания для конкретных постов.

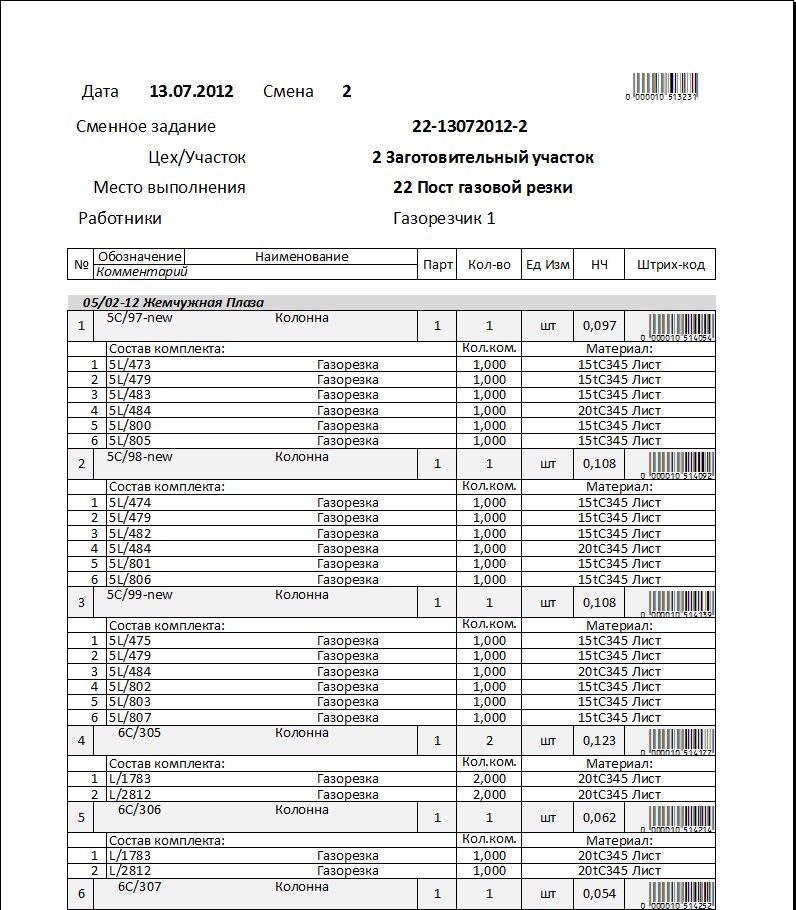

Задание для поста газовой резки

Благодаря открытой архитектуре, в VOGBIT можно легко добавлять дополнительные функции и целые модули (plugin’ы). В данном случае в режим работы со сменным заданием была добавлена функция выгрузки нужных данных в программу раскроя.

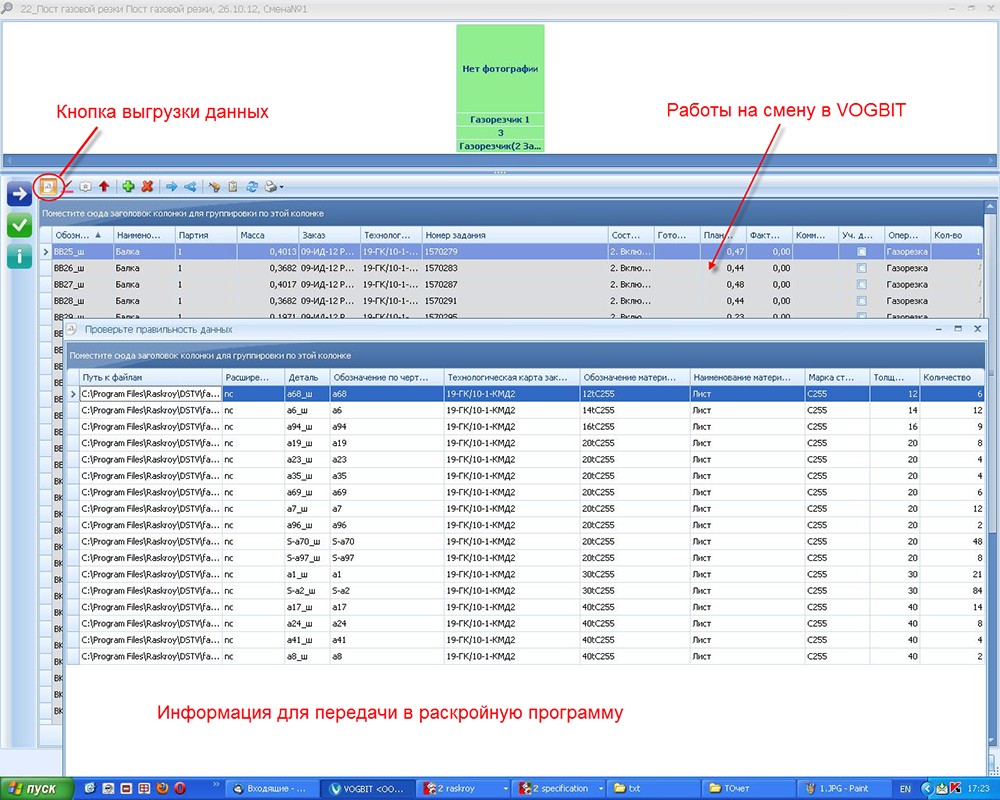

Информация для программы раскроя, сформированная в VOGBIT на основании задания для поста

Список деталей с указанием марки и толщины материала, количества, а также ссылки на файл с геометрией, загружается в программу «Интех-раскрой».

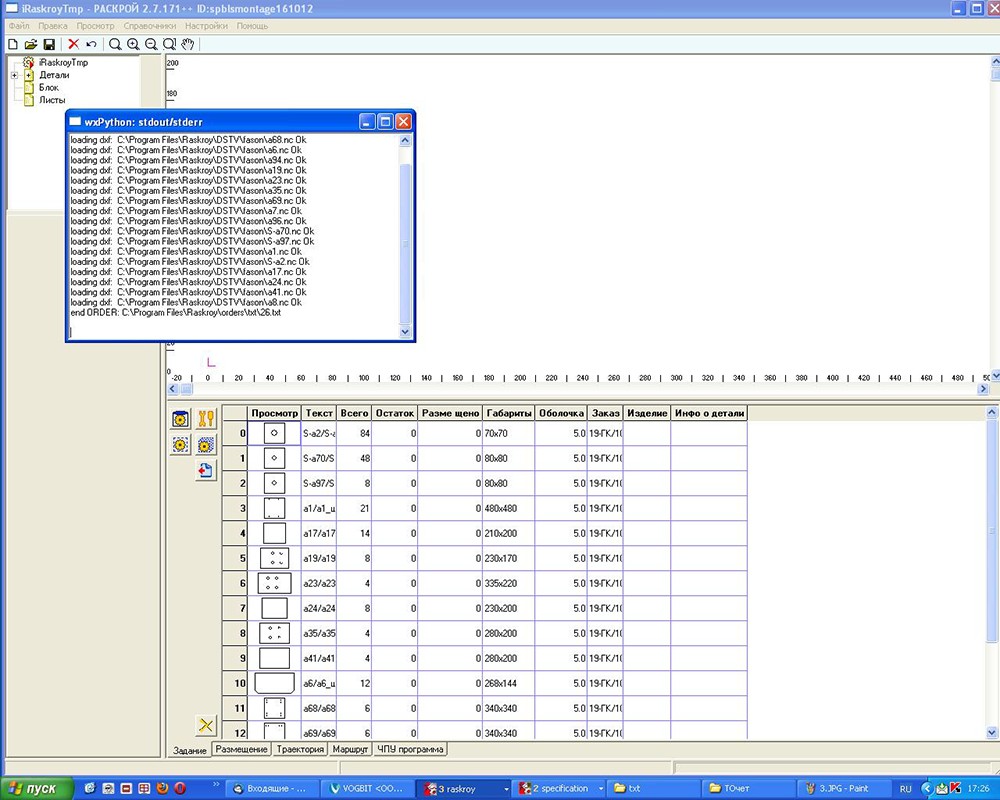

Загрузка данных в программу «Интех-раскрой»

В программе «Интех-раскрой» уже производится автоматическая раскладка деталей на листы. Сразу формируется и управляющая программа (на рисунке справа). Остаётся только загрузить её в станок и начать резку листа.

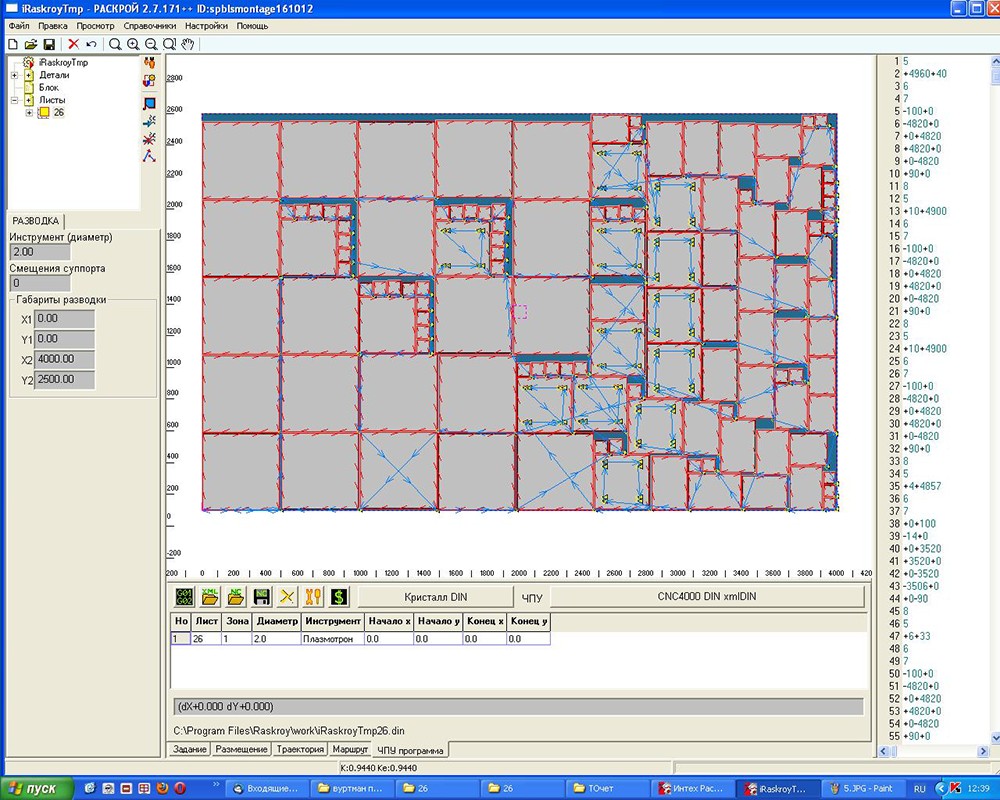

Раскладка деталей на листе

Для подключения к станку используются обычные ноутбуки. Одновременно работают несколько станков.

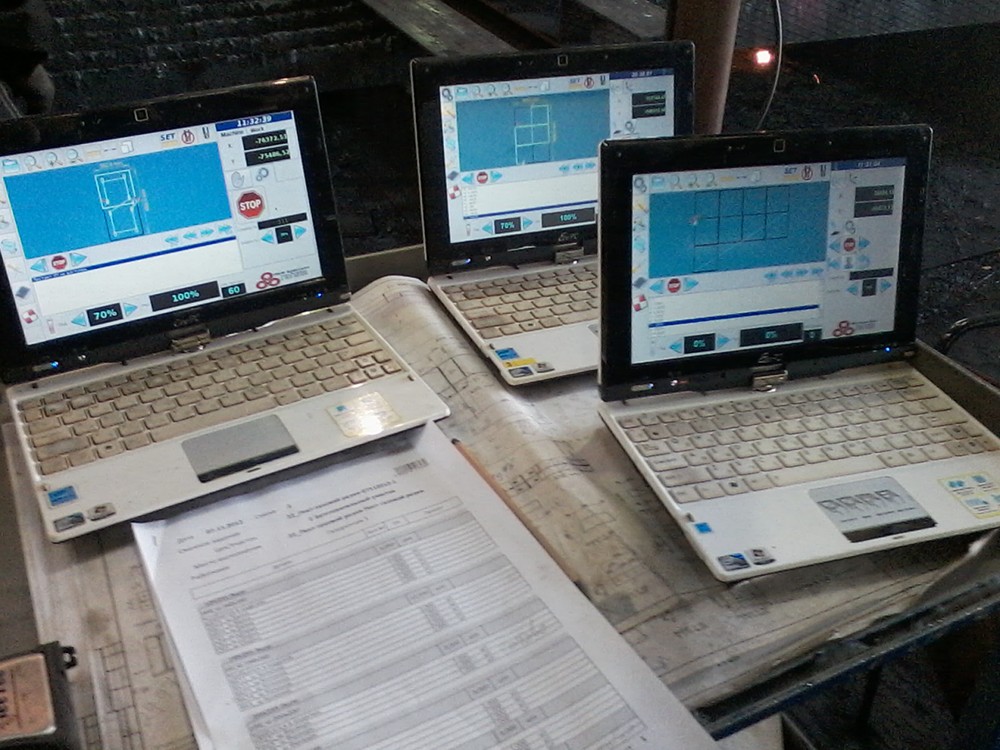

В цехе. Управление станками с ЧПУ

Резка деталей идёт строго в соответствии с заданием.

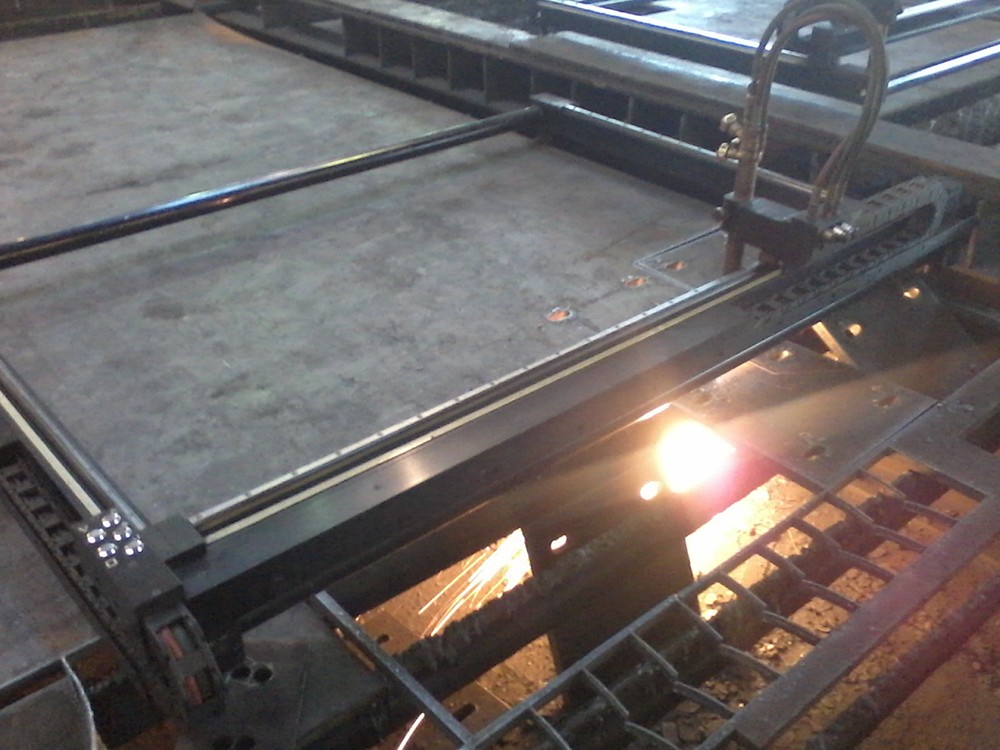

Идёт резка деталей по заданию
