Цеховые терминалы, получение файлов управляющих программ при взятии задания
Данная возможность позволяет оператору при взятии им в работу текущего задания на цеховом терминале сразу получить к этому заданию файлы управляющих программ для станка. Файлы в зависимости от настроек могут при взятии задания помещаться в определенную сетевую папку или выгружаться на флэш-накопитель, который оператор вставляет в USB порт на цеховом терминале при взятии задания.
Данная возможность позволяет оператору при взятии им в работу текущего задания на цеховом терминале сразу получить к этому заданию файлы управляющих программ для станка. Файлы в зависимости от настроек могут при взятии задания помещаться в определенную сетевую папку или выгружаться на флэш-накопитель, который оператор вставляет в USB порт на цеховом терминале при взятии задания. После закрытия задания оператором, связанные с ним файлы программ для станка автоматически удаляются из соответствующей папки, чтобы не создавать путаницы при взятии оператором следующих заданий.
Поскольку выгрузка файлов программ в сетевую папку или на флэш-накопитель производится в момент взятия оператором задания в работу, данная возможность, соответственно, поддерживается только для типов терминалов, ориентированных на использование операторами станков с ЧПУ (включая лазерную или плазменную резку), предполагающих сначала взятие задания в работу, а потом закрытие взятого задания. Для «среднего уровня» это терминалы тип 24 и 25, для «высокого» или «максимального» уровня – терминал тип 4.
Если вы хотите, чтобы при взятии оператором задания в работу связанные с этим заданием файлы программ для станка выгружались в определённую сетевую папку, то добавьте в VOGBIT в справочнике "Подразделения" к нужному «участку» параметр «Путь к файлам» (VGB_FILES_PATH). В качестве значения параметра укажите путь к папке, в которую должны выгружаться файлы управляющих программ для станков при взятии в работу задания оператором с данного участка (Ошибка: источник перёкрестной ссылки не найден).

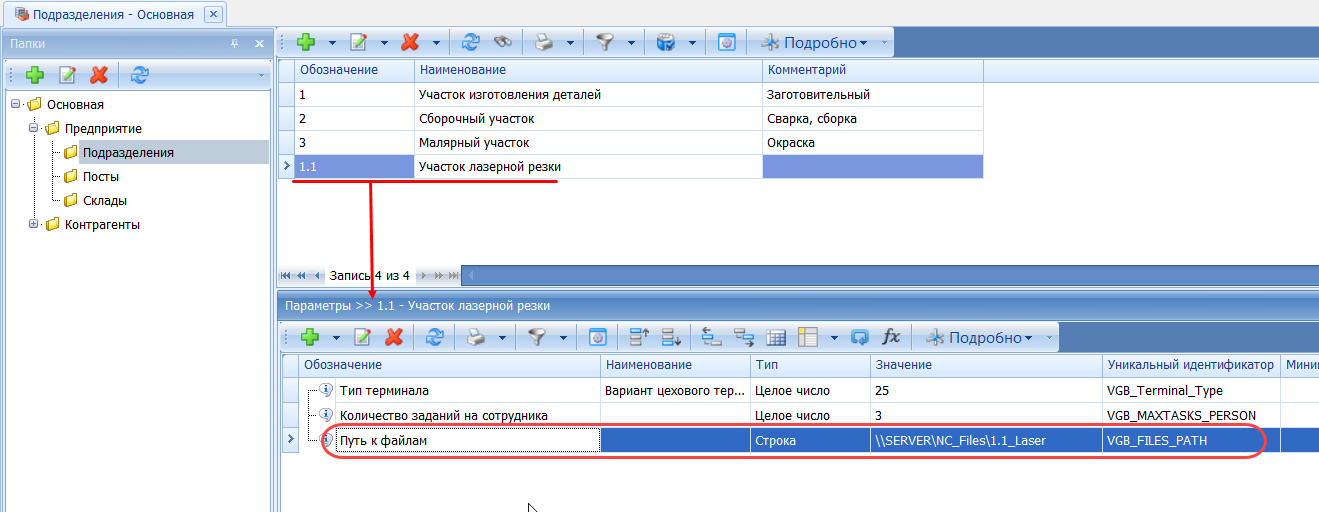

Рис. 1. Настройка для выгрузки файлов в сетевую папку
Таким образом, можно настроить для операторов с разных участков выгрузку файлов в разные папки на сервере. Чтобы данные папки со временем не «захламлялись», и у оператора не возникало сложностей с нахождением в папке файлов, относящихся к тому заданию, которое он только что взял в работу, после закрытия оператором взятого ранее задания на цеховом терминале, те файлы, которые относились к этому заданию, автоматически удаляются из соответствующей папки.
Если вы не укажете в параметрах участка путь к папке для выгрузки файлов программ, как на Ошибка: источник перёкрестной ссылки не найден (вообще не будет параметра «Путь к файлам» (VGB_FILES_PATH) у участка), но в то же время, как описано ниже, файлы, которые должны выгружаться при взятии задания в работу, имеются в базе данных VOGBIT, и в настройках терминала указано «выгружать файлы», то в этом случае программа попытается при взятии оператором задания в работу сохранить файлы на флэш-накопитель вставленный оператором в момент взятия задания в работу в USB порт цехового терминала.
Файлы, которые будут выгружаться в заданную папку или на флэш-накопитель при взятии в работу задания оператором на цеховом терминале, должны быть добавлены, как «связанные файлы», к номенклатурной позиции соответствующей детали или раскроя (программы) - Ошибка: источник перёкрестной ссылки не найден. При этом следует использовать тип связи «Управляющая программа» (LT_Program).

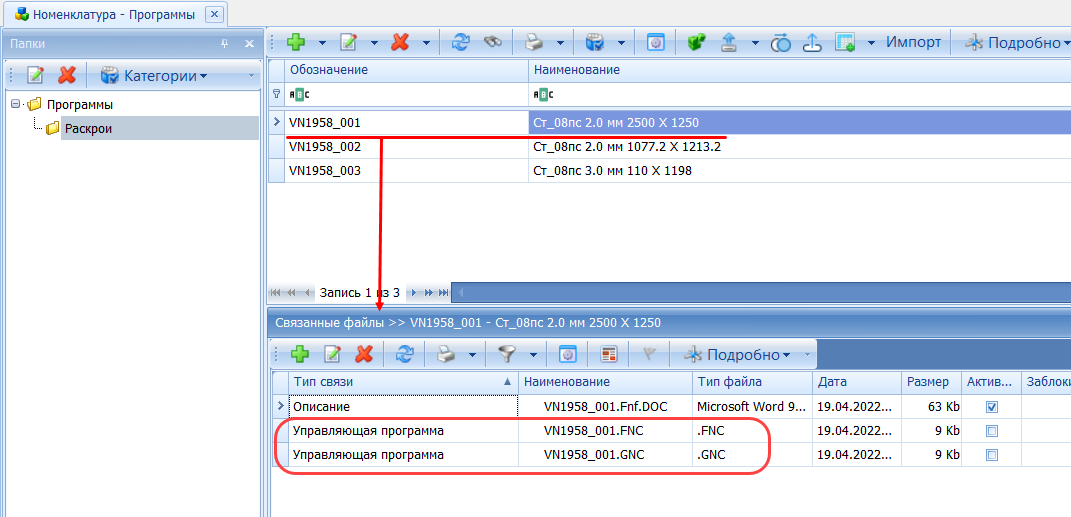

Рис. 2. Файлы, которые будут выгружаться оператору при взятии задания на цеховом терминале
Если вы создаёте ярлык для запуска приложения – цехового терминала из приложения VOGBIT с помощью кнопки «Настройки – Создать ярлык Терминала» (Ошибка: источник перёкрестной ссылки не найден), то установите галочку «При взятии задания в работу выгружать файлы», как показано на рисунке.

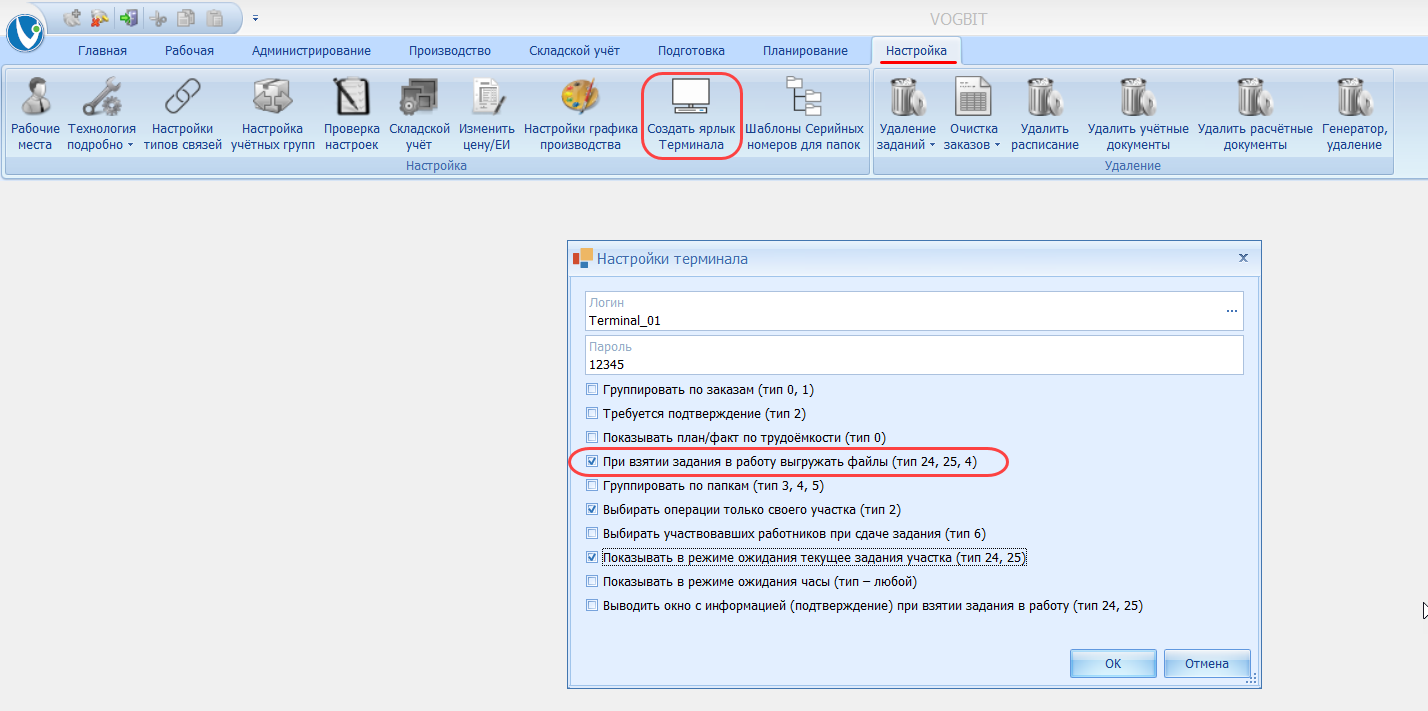

Рис. 3. Установка параметров при создании ярлыка для запуска "терминала" из VOGBIT
Если вы создаёте ярлык для запуска приложения – цехового терминала вручную, то добавьте в командную строку в конце, после указания имени сервера, базы данных, логина и пароля пользователя, параметр dlFile (Ошибка: источник перёкрестной ссылки не найден).
Рис. 4. Установка параметров при редактировании командной строки для запуска "терминала" вручную
Если все настройки выполнены так, как описано выше, то при взятии оператором в работу задания на цеховом терминале соответствующие файлы управляющих программ для станка окажутся в папке, которая была указана в настройках, а на экране терминала на 3 секунды появится сообщение, как на Ошибка: источник перёкрестной ссылки не найден.

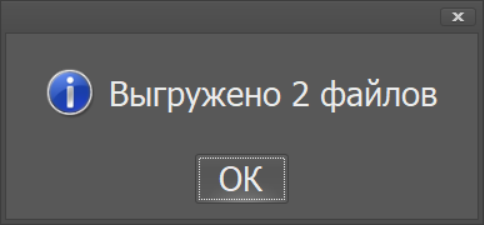

Рис. 5. Файлы программ успешно помещены в заданную папку
После закрытия оператором этого задания, связанные с ним файлы будут автоматически удалены из папки.
Если по какой-то причине (например, неверно задан путь или нет доступа к указанной папке) программа не смогла сохранить файлы по заданному в настройках пути, то на экране терминала на 3 секунды последовательно появятся сообщения, как на Ошибка: источник перёкрестной ссылки не найден.

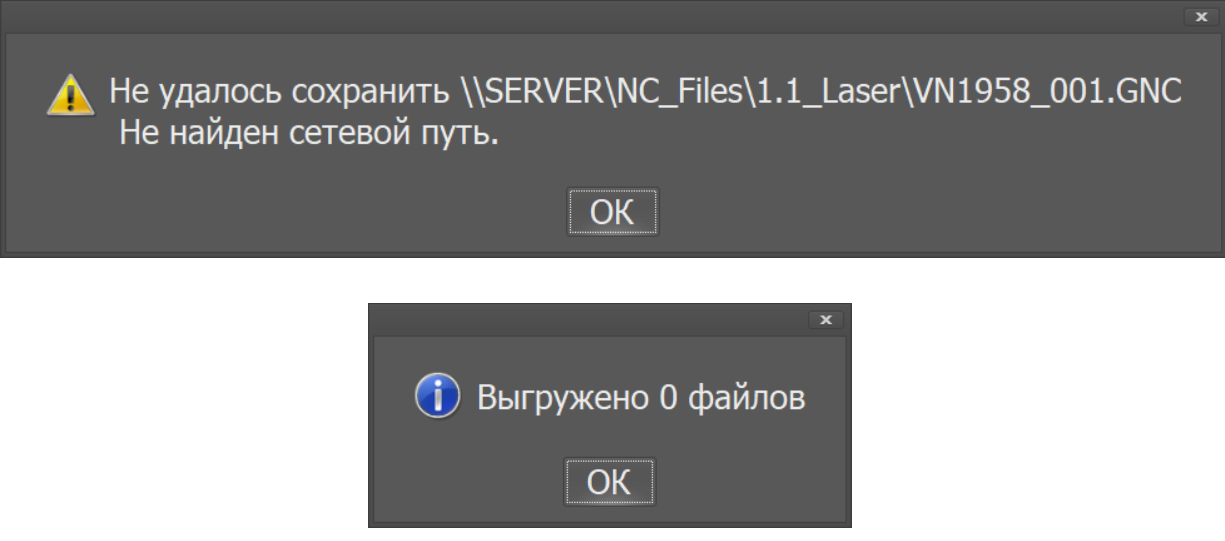

Рис. 6. Программе не удалось сохранить файлы в заданную папку
Если настройками предполагается сохранение файлов программ для станка на флэш-накопитель, но при этом оператор в момент взятия задания в работу не вставил этот накопитель в USB порт терминала (или по каким-то причинам вставленный накопитель недоступен), то на экране терминала появится сообщение, как на Ошибка: источник перёкрестной ссылки не найден.

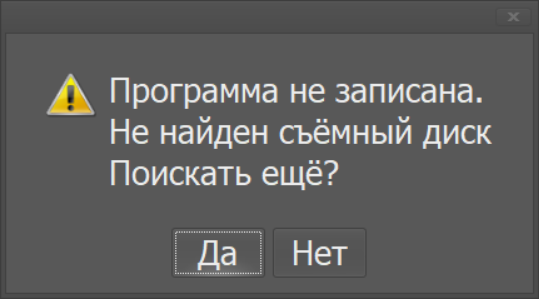

Рис. 7. Следует вставить флэш-накопитель, куда сохранить файлы программ
Можно попытаться вставить накопитель в USB порт терминала и попробовать сохранить на него файлы ещё раз («Да») или взять задание в работу, не сохраняя файлы программ на флэш-накопитель («Нет»).
