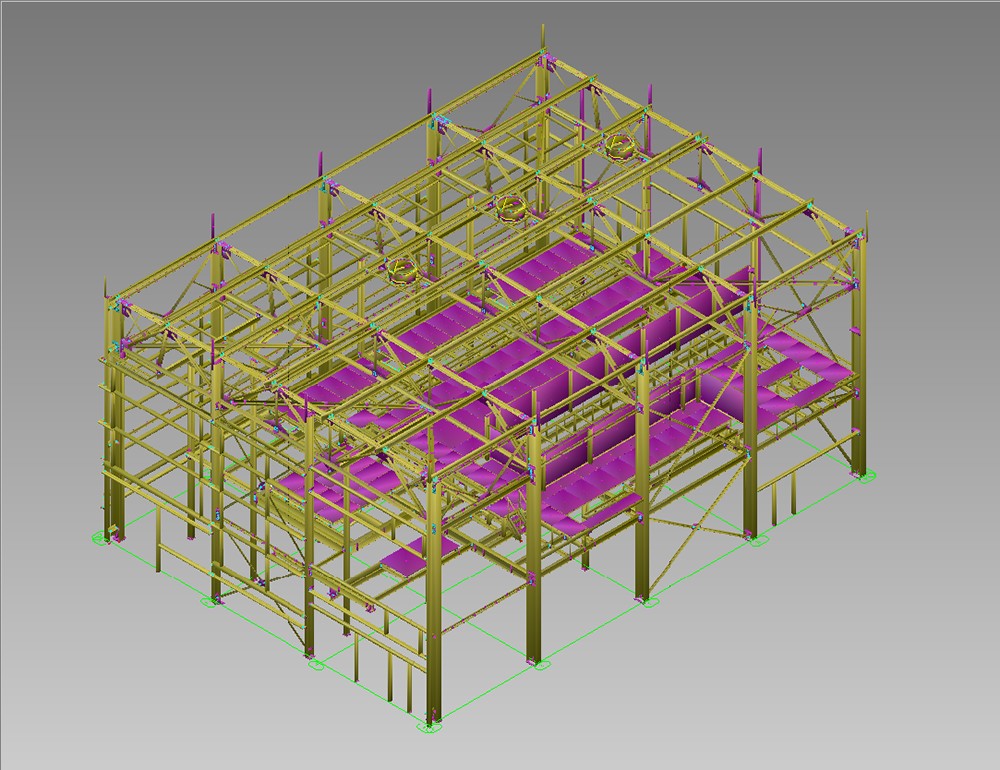

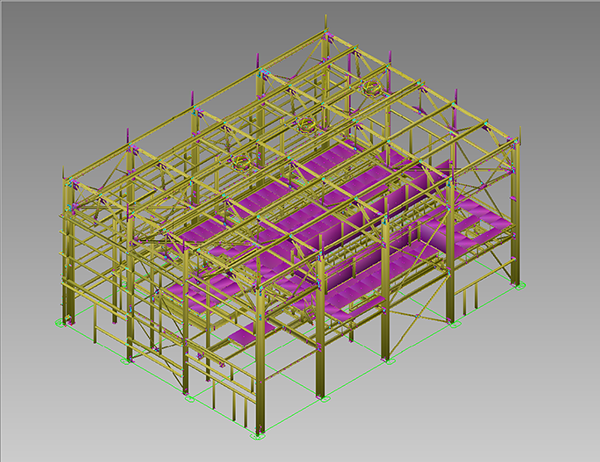

Система автоматизированного проектирования Advance Steel позволяет сформировать на основе разработанной модели файл xml для обмена данными с внешними приложениями. Специальный модуль (plugin) для VOGBIT считывает данные из такого файла. Перед загрузкой в производственную систему полученная информация выводится на экран для проверки. Специалист может предварительно посмотреть, как будет выглядеть полученный заказ на производство.

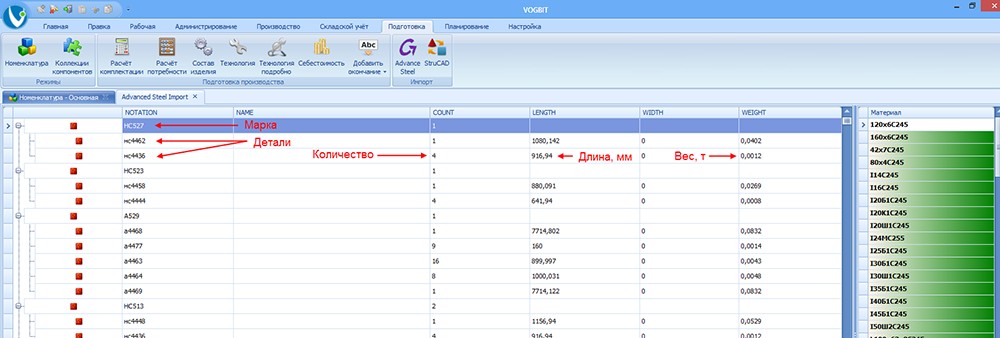

Проверка данных перед загрузкой в VOGBITОстаётся нажать кнопку и в течение нескольких секунд в базе данных VOGBIT будет сформирован производственный заказ, включая перечень отправочных марок и деталей, количество, вес, материалы.

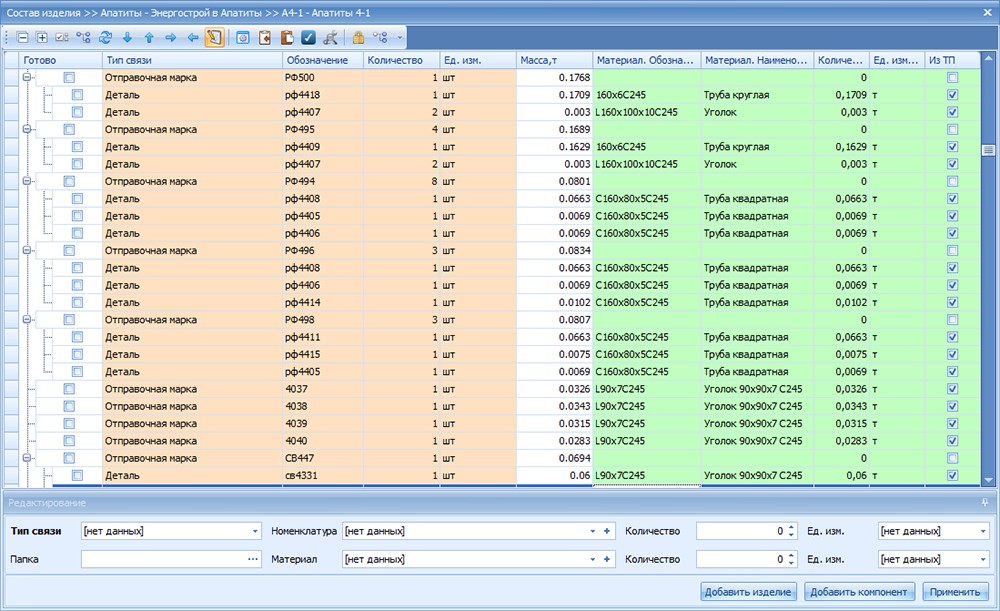

Сформированный состав заказа на производства в VOGBITМожно распечатать для полученного заказа ведомость отправочных элементов:

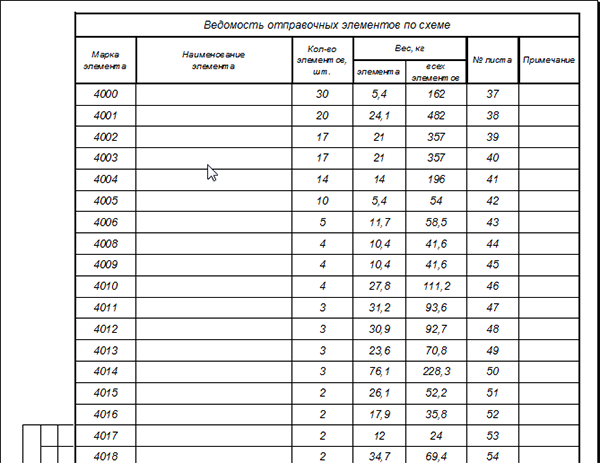

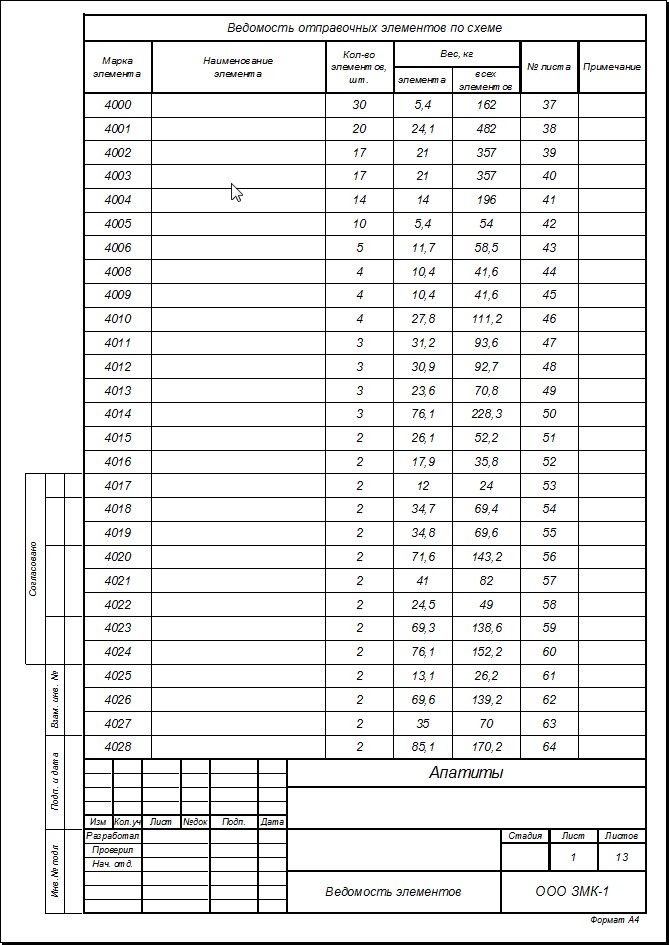

Ведомость отправочных марокПолучить полный перечень и общее количество материалов на заказ:

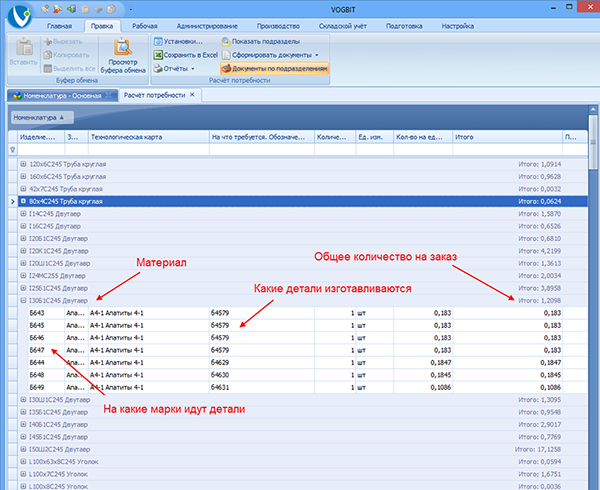

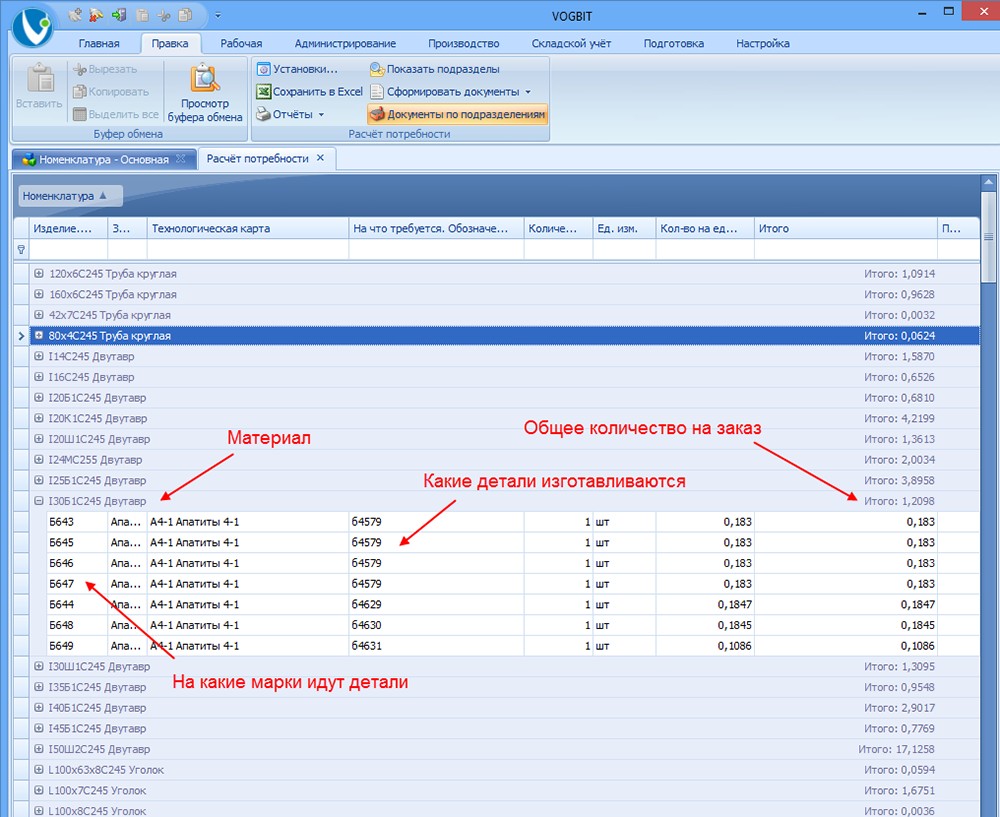

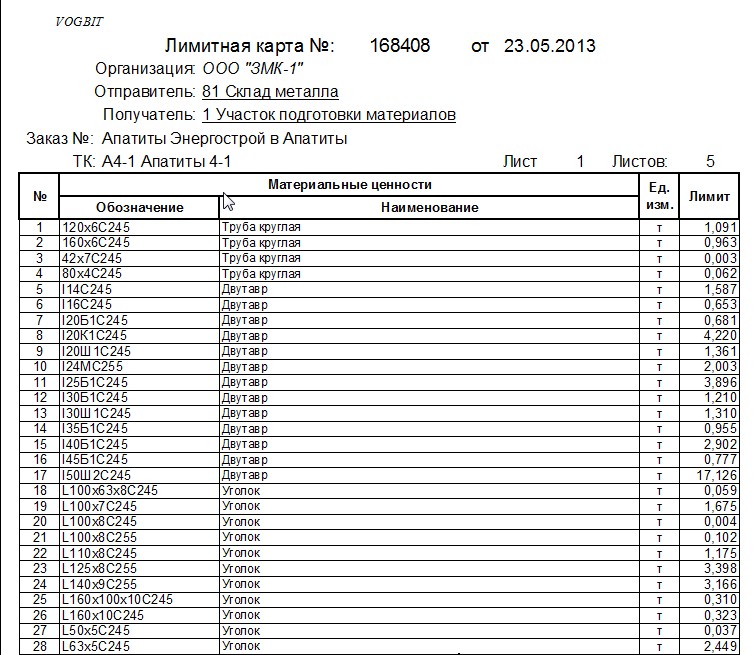

Общий перечень и количество материалов на заказСформировать лимитную карту для получения соответствующих материалов на складе:

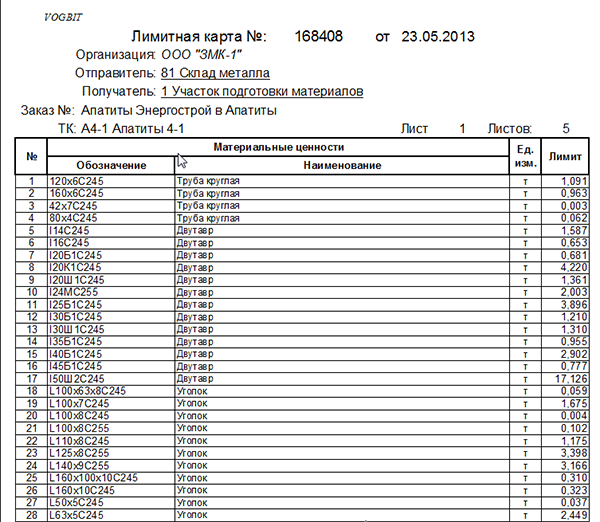

Лимитно-заборная картаТаким образом можно очень быстро подготовить в VOGBIT исходные данные для запуска нового заказа в производство. Остаётся только добавить к позициям созданного заказа маршруты их изготовления и можно выдавать задания на участки и конкретные посты, отслеживать движение в производстве отдельных позиций заказа и общую ситуацию по заказу.
Следует отметить, что в данном случае корректность данных передаваемых в производственную систему определяется не только алгоритмом работы самой программы, но и тем, как именно конкретный проектировщик вводит те или иные данные при работе с моделью в Advance Steel. Поэтому представленное решение не является полностью «коробочным» и на каких-то предприятиях может потребовать некоторой доработки. Тестирование корректности обработки информации (с учётом специфики предприятия) на предоставленных примерах реальных данных, настройка, а также краткое обучение применению модуля производятся в рамках платной поддержки пользователей.
